LYQ相變換熱器
一、相變、相變換熱器
相變
相變就是物質從一種相轉變?yōu)榱硪环N相的過程。物質系統中物理、化學性質完全相同，與其他部分具有明顯分界面的均勻部分稱為相。與固、液、氣三態對應，物質有固相、液相、氣相。
相變換熱器
相變換熱器即是運用物質相變的過程，將高中低溫?zé)煔鉄崃?大化吸收轉化傳遞換熱，達到降低高溫?zé)煔獠踩咝Щ厥绽玫男滦蛽Q熱器種類。

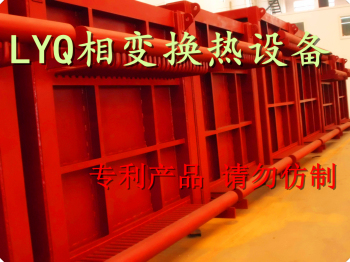

二、LYQ相變換熱設備概述
LYQ相變換熱設備是燃煤、燃油、燃氣鍋爐，導熱油鍋爐、工藝余熱鍋爐等鍋爐的專用余熱回收設備，安裝在除塵器前或后的煙道上，回收尾部煙氣廢熱加熱冷風或冷水，供生產生活使用。
本設備是非標設備，每臺設備根據用戶的煙氣溫度、煙氣量、煙氣成分、煙道尺寸、進風、進水、出水及引風機位置等因素綜合考慮設計，回收高中低溫?zé)煔鈴U熱再利用。三、LYQ相變換熱設備的主要特點
1、LYQ相變換熱器源于熱管換熱器的發展，但又克服了普通熱管換熱器存在的幾個缺點（即：產生不凝性氣體；工作液體熱物性惡化；管殼材料的腐蝕、溶解）具體特點對比見下表。
2、LYQ換熱設備,可同時加熱冷水和冷風,也可關閉任何一方,還可以調整被加熱的水和空氣溫度，屬國內首創。
3、LYQ相變換熱設備,因為具有壁溫可調性,所以可以適合燃料變化、季節變化、負荷變化及企業要求。
4、LYQ相變換熱器的控制系統安裝節能效益實時測算顯示系統，根據實時煙氣溫度及冷介質溫差測算顯示節能效益，并且具有遠傳功能，不用到達現場，便可觀察到節能數據。
四、LYQ相變換熱設備的用途
1、回收高中溫余熱回收產蒸汽、產熱水，供生產或生活使用。
2、回收中低溫余熱回收加熱冷水、冷風，解決原省煤器、空預器的低溫腐蝕問題，同時節省燃料，提高鍋爐熱效率。
五、LYQ相變換熱設備應用場所
1、工業鍋爐余熱回收：燃煤（燃氣、燃油）鍋爐、水煤漿鍋爐等鍋爐的高中低溫?zé)煔庥酂峄厥铡?/span>
2、工業窯爐尾氣余熱回收：如焦化爐、高爐、燒結爐、玻璃窯、水泥窯等高中低溫?zé)煔庥酂峄厥绽谩?/span>
3、工藝余熱鍋爐的尾氣低溫余熱回收利用。
六、使用壽命：設備使用壽命十五年
七、和普通低壓省煤器的對比
|
|
LYQ相變換熱器 |
普通低壓省煤器 |
|
*低 壁面 溫度 |
1、能夠保證*低壁面溫度與排煙溫度的溫差≤15℃；即當排煙溫度降至120~125℃時，*低壁面溫度可以控制在111℃，保證了受熱面安全。 2、*低壁面溫度可根據鍋爐負荷和燃料變化進行調整，調整范圍為設計值的±7℃； 3、在相同的排煙溫度情況下，相變換熱器的*低壁面溫度比低壓省煤器的*低壁面溫度高近20－30℃，因而設備更安全。 4、相變換熱器壁面溫度的可調節范圍更大�？刂坪唵�， |
1．當排煙溫度太低時，*低壁面溫度會低于酸露點； 2．在壁面溫度確定后，盡管可以實現可控可調，但受到進、出水溫的限制，調節幅度有限；進水溫度太低后，發生低溫腐蝕。 3．由于實際運行中監測點較多，控制復雜，安全余量小，可能會帶來隱患。 |
|
排煙 溫度 |
1．進口煙氣溫度在一定范圍內變化時保持排煙溫度不變；排煙溫度在允許的條件下可降至115℃。 2．在保證受熱面不受低溫腐蝕的情況下，相變換熱器可將排煙溫度降到更低。 |
受*低壁面溫度限制，排煙溫度不能降太低。 |
|
受熱面及煙氣阻力 |
1．為了保證設備安全運行，相變換熱器維持較高的壁面溫度； 2．在煙氣溫降相同的情況下，設備受熱面積與設備的表面溫度成反比。盡管受熱面比其它換熱器大，但經過優化設計，能夠保證煙氣壓降≤300Pa。 |
受熱面小以壁面溫度低為代價；
|
|
節能 效益 |
1．*大煙氣溫降幅度大；用戶可根據設備投用后的情況逐步找到*佳溫度，使設備的投資效益*大化。 2．當排煙溫度降低至115℃時，相變換熱器的節能效益更顯著。 |
設備能夠調整的進口和出口煙溫變化范圍小，排煙溫度和*低壁面溫度之間始終是一對矛盾。 |
作為同樣利用相變原理實現熱量高效傳導的技術應用，相變換熱器與熱管換熱器都被用于鍋爐換熱器設計中，他們之間的技術對比見下表：
|
對比項 |
LYQ相變換熱器 |
普通熱管換熱器 |
||
|
相變原理相同，模塊化結構不同 |
LYQ相變換熱器是在多根并聯的密閉管排束構件內利用相變工質汽化潛熱傳遞熱量，相變下段的水吸收熱量汽化為飽和蒸汽，蒸汽在一定的壓差下上升到相變上段，放出熱量，然后凝結成液體，飽和水經汽水分離器回到相變下段，并再次汽化，往復循環，完成了把熱量從高端向低端的單向?qū)帷?/span> |
熱管是在相對獨立的密閉單根構件內利用相變工質汽化潛熱傳遞熱量，在熱管下端加熱，水吸收熱量汽化為飽和蒸汽，在微小的毛細管壓差作用下上升到熱管上端，向外界放出熱量，然后凝結成液體，飽和水沿管壁回流到受熱段，并再次汽化，往復循環，完成了把熱量從高端向低端的單向?qū)帷?/span> |
||
|
使用 壽命 |
在保證鍋爐不停爐的情況下，可及時排放不凝氣體，并能夠?qū)υO(shè)備進行注水和重啟，克服了傳統熱管逐漸老化以至失效的致命弱點，從而大大延長了設備的使用壽命。 |
由于熱管的制造特性，容易產生不凝氣體，只要其中部分熱管的不凝氣體超出許可極限，熱管換熱器整體換熱效率就會下降，加之使用時不能排氣和重啟，因此使用壽命較相變換熱器的使用壽命短。 |
||
|
壁溫調控能力 |
LYQ相變換熱器由多根并聯互通的密閉管排束構件組成，通過調節其放熱或吸熱量，控制壁面溫度，使壁溫始終保持在酸露點之上１0-１5℃，即使負荷和燃料種類發生變化也不會產生酸露腐蝕。 |
熱管換熱器的每根熱管都是獨立的換熱單元，這使其無法實現整體壁溫可控可調，因此當排煙溫度較低或負荷和燃料種類變化時，極易發生酸露腐蝕。 |
||
|
腐蝕與 灰垢 |
LYQ相變換熱器由多根并聯互通的的密閉管排束整體構件組成，壁面溫度整體均勻，可控可調，能夠始終控制在酸露點溫度以上，從機理上根本解決設備腐蝕問題。同時不會產生結露性灰垢。其配備的吹灰器只作備用。 |
由數根相互獨立的密閉單根熱管構件組成，壁面溫度不能實現在線可控可調且整體不均勻，當負荷和燃料種類變化時，無法防止設備不腐蝕。一旦產生結露性灰垢，即使增加吹灰器或沖洗裝置，也很難處理，除非進行拆除 |
|
|
|
回收 熱量 |
當壁面溫度高于酸露點時，LYQ相變換熱器排煙溫度可以降到比壁面溫度高10-15℃，而不產生酸露腐蝕，故回收的熱量比傳統熱管大了很多。 |
當壁面溫度高于酸露點時，傳統熱管的排煙溫度與壁面溫度之間必須是倍數（大約2倍）關系，故回收熱量相對相變換熱器小得多。 |
|
|
|
維護 成本 |
如因不凝氣體而導致相變換熱器換熱效率下降，可按照操作規程在線進行注水重啟，從而解決前面所出現的問題，幾乎沒有運行維護成本。 |
熱管使用一段時間后，因不凝氣體增多而超過熱管承受極限或因酸露腐蝕導致失效時，必須停爐更換，而不能在線維護，所以維護成本大。 |
|
|
注，因是非標設備，請業主提供完善的技術參數，以供我方設計合理的產品供您使用。
